Автогидроподъемники

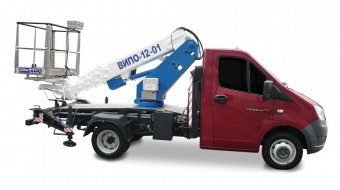

ВИПО-12 mini sity
Коленчато-телескопическая 2-и секционная стрела
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены внутри стрелы
Электрогидравлическое управление с выносного пульта
и с люльки
Люлька размером 1400×700×990 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
Бортовая платформа грузоподъемностью 500 кг
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель шасси
ГАЗ-А21
Колесная формула
4х2
Тип двигателя
Бензиновый
Грузоподъемность люльки, кг
120
Рабочая высота подъема, м
12
Вылет, м
4.5
Угол поворота стрелы
360°
Опорный контур, м
1,875 × 3,62
Размеры в транспортном положении, м (длина × ширина × высота)
6,345 × 2,28 × 2,74
ВИПО-12
Телескопическая 5-и секционная стрела (основная стрела
+ 4 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены в защитных лотках сбоку секций стрелы или в электро-гидравлическом барабане
Электрогидравлическое управление с выносного пульта
и с люльки
Люлька размером 1400*700*1100 мм
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360
без ограничений
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель шасси
ГАЗ-А21
Колесная формула
4х2
Тип двигателя
Бензиновый
Грузоподъемность люльки, кг
220
Рабочая высота подъема, м
12
Вылет, м
9
Угол поворота стрелы
360
Опорный контур, м
3,4 х 3,35
Размеры в транспортном положении, м (длина х ширина х высота)
6,16 х 2,38 х 2,59
ВИПО-15-01
Телескопическая 4-х секционная стрела (основная стрела + 3 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены в защитных лотках сбоку секций стрелы или в электро-гидравлическом барабане
Электрогидравлическое управление с выносного пульта и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360° без ограничений
Модель шасси
ГАЗ-А21
Колесная формула
4х2
Тип двигателя
Бензиновый
Грузоподъемность люльки, кг
250
Рабочая высота подъема, м
15
Вылет, м
11
Угол поворота стрелы
360°
Опорный контур, м
3,4 × 3,9
Размеры в транспортном положении, м (длина × ширина × высота)
6,20 × 2,40 × 2,83
ВИПО-17
Рычажно-телескопическая 3-х секционная стрела (основная стрела + 2 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены внутри стрелы
Электрогидравлическое управление с выносного пульта и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360° без ограничений
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель шасси
ГАЗ-А21
Колесная формула
4х2
Тип двигателя
Бензиновый
Грузоподъемность люльки, кг
200
Рабочая высота подъема, м
17
Вылет, м
9
Угол поворота стрелы
360°
Опорный контур, м
3,4 × 3,7
Размеры в транспортном положении, м (длина × ширина × высота)
5.305 × 2,38 × 2,90
ВИПО-18-01
Телескопическая 3-х секционная стрела (основная стрела + 2 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены внутри стрелы
Электрогидравлическое управление с места оператора и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360° без ограничений
Л-образные аутригеры
ВИПО-20
Рычажно-телескопическая 3-х секционная стрела (основная стрела + 2 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены внутри стрелы
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
Л-образные аутригеры
ВИПО-22-01
Телескопическая 5-и секционная стрела (основная стрела
+ 4 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены в защитных лотках сбоку секций стрелы или в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
П-образные аутригеры
ВИПО-24-01
Телескопическая 5-и секционная стрела (основная стрела
+ 4 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены в защитных лотках сбоку секций стрелы или в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
П-образные аутригеры
ВИПО-28-01
Телескопическая 6-и секционная стрела (основная стрела
+ 5 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены в защитных лотках сбоку секций стрелы или в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1480×780×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
Х-образные аутригеры
ВИПО-32-01
Телескопическая 4-х секционная стрела с дополнительным коленом
Цепная синхронизация выдвижения секций
идравлические шланги и проводка проложены
в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
П-образные аутригеры
Выносной проводной пульт
ВИПО-36-01
Телескопическая 4-х секционная стрела с дополнительным
2-х секционным коленом
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены
в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1400×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
П-образные аутригеры
Выносной проводной пульт
ВИПО-45
Телескопическая 6-и секционная стрела (основная стрела
+ 5 секции)
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены
в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1480×780×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
Х-образные аутригеры
Выносной проводной пульт
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель шасси
КАМАЗ-43118
Колесная формула
6×6
Тип двигателя
Дизельный
Грузоподъемность люльки, кг
450
Рабочая высота подъема, м
45
Вылет, м
27
Угол поворота стрелы
360°
Опорный контур, м
5,1 × 5,6
Размеры в транспортном положении, м (длина × ширина × высота)
10,1 × 2,55 × 4.0
ВИПО-52
Телескопическая 4-х секционная стрела с дополнительным
3-х секционным коленом
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены
в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Люлька размером 1480×700×1100 (мм)
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
Х-образные аутригеры
Выносной проводной пульт
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель шасси
МАЗ-6516
Колесная формула
8×4
Тип двигателя
Дизельный
Грузоподъемность люльки, кг
450
Рабочая высота подъема, м
52
Вылет, м
35
Угол поворота стрелы
360°
Опорный контур, м
8,0 × 8,2
Размеры в транспортном положении, м (длина × ширина × высота)
11,98 × 2,55 × 4.0
АПК-30
Телескопическая 4-х секционная стрела с дополнительным
3-х секционным коленом, может комплектоваться лестницей
Цепная синхронизация выдвижения секций
Гидравлические шланги и проводка проложены
в электро-гидравлическом барабане
Электрогидравлическое управление с места оператора
и с люльки
Электроизоляция люльки до 1000 В
Колонна, обеспечивающая вращение стрелы на 360°
без ограничений
П-образные аутригеры
Выносной проводной пульт
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель шасси
МАЗ-5340
Колесная формула
4х2
Тип двигателя
Дизельный
Число мест для боевого расчета (включая место водителя)
2
Рабочая высота подъема, м
30
Грузоподъемность люльки, кг
без лафетного ствола
с лафетным стволом
350
250
Максимальный вылет стрелы, м
с максимальной рабочей нагрузкой в люльке
без нагрузки в люльке, с лестницей
13
19
Минимальный вылет стрелы при максимальной высоте подъема люльки, м
5,25
Угол поворота стрелы
360°
Максимальная ширина опорного контура, м
4,5
Время установки на выносные опоры, с
50
Грузоподъемность при работе в качестве крана, кг
2000
Время подъема люльки от опорной поверхности до максимальной рабочей высоты, с:
без нагрузки
с максимальной рабочей нагрузкой в люльке
85
95
Время опускания люльки с максимальной высоты на грунт, с
80
Максимальный допустимый прогиб полностью разложенной стрелы при максимальном вылете и максимальной нагрузке в люльке, м
0,5
Коэффициент грузовой устойчивости
1,4
Площадь люльки, м2
1,5
